上海硅酸盐所  |  中国科学院
首 页

当前位置:首页> 研究动态
上海硅酸盐所在高电压低温钴酸锂正极研究方面取得进展
发布时间:2023-12-21

  受低温影响,锂离子电池的实际应用性能不佳,尤其是在冬季的高海拔或高纬度地区。考虑到人口密集地区的冬季平均气温,优异的民用锂离子电池必须在-25 oC保持其大部分容量。然而,商用锂离子电池在0°C以下的容量保持率和倍率放电能力明显下降,在-20 oC几乎无法使用。电极-电解质界面相容性是影响低温性能的关键因素。界面兼容性差可能导致巨大的电荷转移电阻和过度极化,这种现象在锂金属和固态电解质界面已经被广泛研究,但在低温液体电解质系统中尚未被注意到。钴酸锂由于其高理论容量、高密度和高电子/离子导电性等优点被认为是低温锂离子电池的理想候选材料,但实际低温性能仍然欠佳。

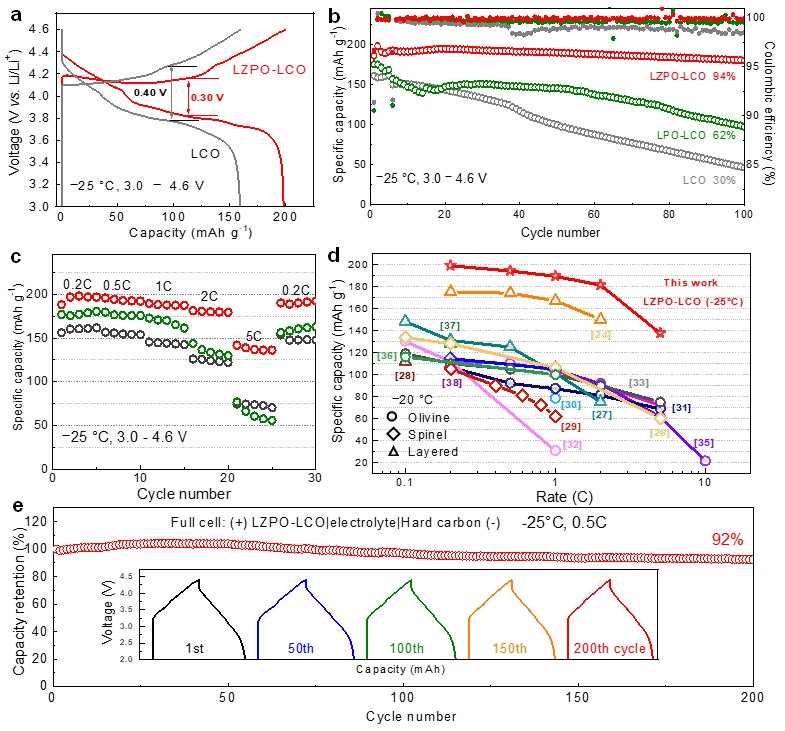

  近日,中国科学院上海硅酸盐研究所董武杰博士和黄富强研究员等,在ACS Energy Letters上发表题为“Superwettable high-voltage LiCoO2 for low-temperature lithium ion batteries”的研究论文。该论文基于改善低温下电极-电解液界面相容性提升电池低温性能的指导思想设计制备了浅表层Zr掺杂和表面Li2Zr(PO4)2纳米颗粒散布的高微观粗糙度的按摩球状LiCoO2正极材料。研究了微观粗糙度与电解液-电极材料浸润性的关系,以及不同LiCoO2正极在不同温度和电压下的电化学性能,成功研制出兼具优异的高电压和低温性能的改性LiCoO2正极。在使用常规商用电解液情况下,即使在-25oC环境温度和4.6 V下,改性LiCoO2正极仍表现出200 mAh g–1的可逆充放电容量、优异的倍率性能(137 mAh g–1@5 C)、高循环稳定性(94%@100圈)和库伦效率(99.9%)。此外还深入研究了低温下LiCoO2正极表面和体相的演化过程,阐明了改性LiCoO2正极优异性能的内在机理。

  作者首先通过软化学方法制备了一种独特的磷酸锆锂寡聚体胶体并将其与商用钴酸锂材料复合后煅烧,最终获得了颗粒浅表层Zr掺杂和表面锂离子导体Li2Zr(PO4)2纳米颗粒散布的高微观粗糙度的按摩球状LiCoO2正极材料并证明其对电解液具有超浸润性。电化学性能测试发现在-25 oC和4.6 V截止电压测试条件下,LZPO-LCO半电池相比于参比样品表现出更小的充放电极化电压、更高的可逆容量和平均库伦效率以及更好的循环稳定性和倍率性能,远优于已报道的改性层状、尖晶石和橄榄石型正极材料的低温性能。此外,作者利用LZPO-LCO正极、硬碳负极和商用碳酸酯电解液组装了全电池,-25 oC低温充放电循环200圈后仍能保持92%的容量。系统性的机理研究表明改性的LZPO-LCO正极在低温下对电解液具有更好的浸润性并在循环过程中生成了更好的正极-固态电解质界面(CEI)层,Zr掺杂还具有锚定晶格氧抑制氧化析出的作用,最终实现了高电压下优异的低温性能。

  上海硅酸盐所董武杰博士和2022届研究生叶斌为论文第一作者,黄富强研究员为通讯作者。该工作得到了国家自然科学基金和上海市自然科学基金的支持。

  文章链接:

    https://pubs.acs.org/doi/10.1021/acsenergylett.2c02434

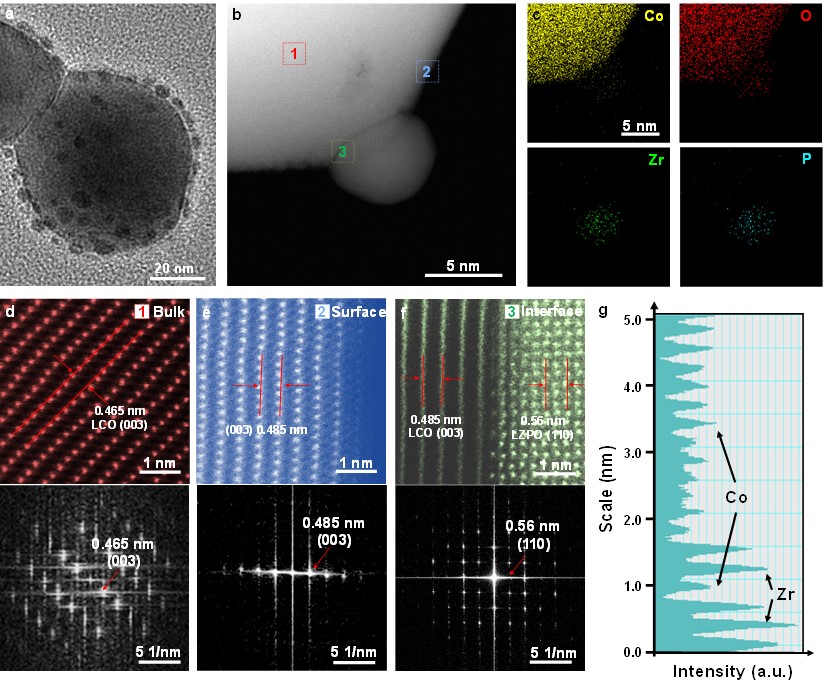

LZPO-LCO的微观形貌、元素分布及原子相表征

LZPO-LCO与对比样品的电化学性能研究

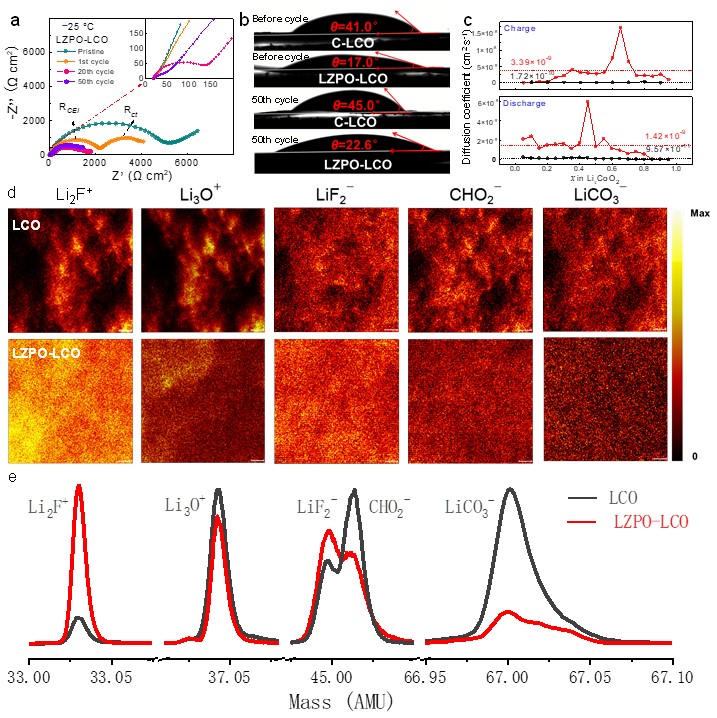

LZPO-LCO与对比样品循环前后的离子扩散特性与CEI组成研究

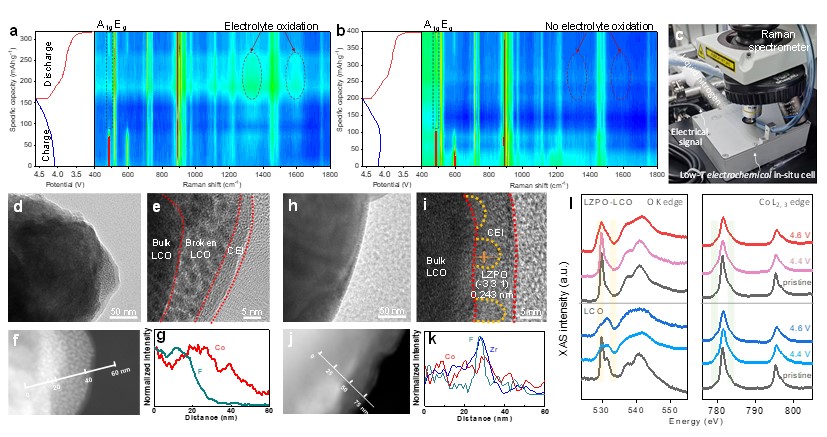

低温电化学-拉曼原位测试、循环后材料形貌表征与同步辐射软X射线吸收谱



【打印本页】【关闭本页】
版权所有 © 中国科学院上海硅酸盐研究所  沪ICP备05005480号-1    沪公网安备 31010502006565号
地址:上海市长宁区定西路1295号 邮政编码:200050
