联系我们  |  网站地图  |  English   |  移动版  |  中国科学院 |ARP
站内搜索:
首页 简介 管理部门 科研部门 支撑部门 研究队伍 科研成果 成果转化 研究生教育 党建与创新文化 科普 信息公开 办公内网 OA系统
科研动态
上海硅酸盐所人工晶体中心...
上海硅酸盐所硅酸钇镥闪烁...
上海硅酸盐所承办第97期交...
上海硅酸盐所举办第四期“...
npj Computational Materi...
上海硅酸盐所在新型铽铝石...
上海硅酸盐所举办第三期“...
上海硅酸盐所召开国家重点...
乌克兰科学院晶体所Roman ...
上海硅酸盐所人工晶体中心...
上海硅酸盐所举办第二期“...
中国科学院无机功能材料与...
中国科学院无机功能材料与...
上海硅酸盐所在有机电极材...
上海硅酸盐所科研人员参加...
现在位置:首页>新闻动态>科研动态
上海硅酸盐所研制成功一种新型微片超快激光晶体
2018-01-19 16:20:40 | 【 【打印】【关闭】

  传统半导体泵浦固体激光器中产生的热透镜效应导致激光光束质量下降,限制功率输出。微片激光介质通常厚度为100-300μm,在均匀泵浦和冷却的情况下,介质热流近似为垂直于薄片表面一维传导,最大限度地减小热透镜效应带来的热畸变影响。微片激光器可输出高光束质量(TEM00高斯模)和单色性好(单纵模,线宽小于5kHz)激光,在通讯、测量、医疗、工业加工、科研及军事应用等领域有非常重要的应用。

  中国科学院上海硅酸盐研究所人工晶体中心激光与光学晶体课题组郑丽和、徐晓东和苏良碧三位副研究员以及徐军研究员,提出强场耦合Yb3+离子准四能级系统的新概念——利用强场耦合作用增加Yb3+离子的能级劈裂,降低激光下能级的热布居比例,实现Yb3+离子准四能级激光运转。在正、偏硅酸盐系列晶体中筛选出具有最高热导率(7.5Wm-1K-1)和唯一具有负折射率温度系数(dn/dT=-6.3´10-6K-1)的Yb:Sc2SiO5(简称Yb:SSO晶体,其基态能级分裂达1027cm-1,并采用提拉法生长出Φ25mm×52mm口径的晶体。该课题组与上海光机所梁晓燕研究员、山东师范大学刘杰教授、新加坡南洋理工D.Y.Tang教授和德国Stuttgart大学T.Graf教授合作,继首次实现该晶体激光输出和超快激光输出(Appl. Phys. B 91 (2008)443Optics Express18 (2010) 16739)后,采用厚度为140μm150μmYb:SSO微片,先后实现75W M2<1.1 280W高光束质量、高功率连续激光输出(Optics Letters 37 (2012) 37298fs、平均功率达27.6W M2<1.1)的锁模超快激光输出(Optics Letters 37 (2012) 4750)。最近,又在该晶体中实现了73fs锁模超快激光输出(Optics Communications 294 (2013) 237)。



280W高光束质量、高功率连续激光输出

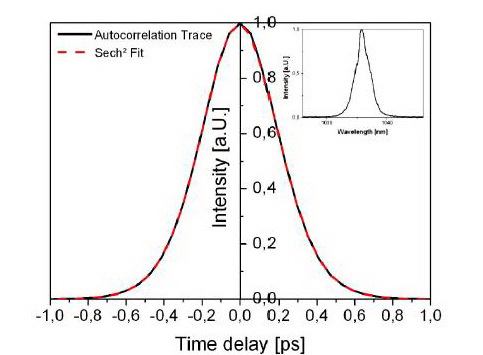

298fs、平均功率达27.6W的锁模超快激光输出

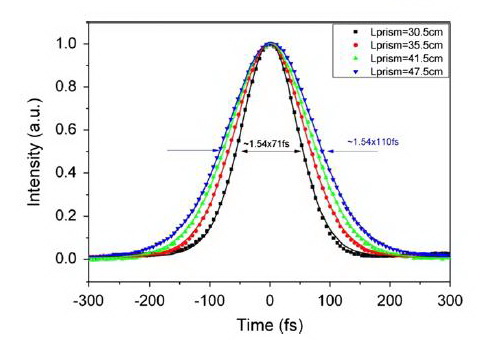

71fs锁模超快激光输出

  以上工作得到了国家自然科学基金重点项目和面上项目、上海市基础研究重点项目、中国科学院上海硅酸盐研究所科技创新项目等资助和支持。

人工晶体中心





版权所有 中国科学院上海硅酸盐研究所 沪ICP备05005480号-1
长宁园区地址:上海市长宁区定西路1295号 电话:86-21-52412990 传真:86-21-52413903 邮编:200050
嘉定园区地址:上海市嘉定区和硕路585号  电话:86-21-69906002 传真:86-21-69906700 邮编:201899
