当前位置:首页>新闻动态>图片新闻

上海硅酸盐所在碱性析氢催化剂设计方面取得进展

发布时间: 2023-02-06 15:38 | 【 【打印】【关闭】

   催化剂在电化学过程的原位重构通常能够得到无定形/富缺陷的结构;更大的电化学活性面积,优化的吸附特性以及更快的电荷传输能力,能够更好地展现催化活性与稳定性。然而大多数预催化剂在电驱动下发生的都是表面重构,使得内部大量原子无法与电解液接触,原子利用率低。重构的程度与反应环境高度相关,会随着pH、温度、电解液与施加电压的变化而改变,不利于催化剂的工业应用。因此,发展出能够完全重构,并且组分简单的预催化剂对促进电化学过程的活性与稳定性具有重要意义。

  上海硅酸盐所黄富强研究员和王家成研究员团队从新化合物Cs3Rh2I9出发,通过简易的溶解/沉积法,将其以团簇形式(~1.7 nm)铆钉在高石墨化氮掺杂碳纳米片上(NCAdv. Energy Mater., 2021, 11, 2101050)。该材料在电还原条件下会自发重构,自下而上地形成富含晶界与应力的铑颗粒(~2.2 nm)。而对于块体Cs3Rh2I9,却只能在电还原条件下自上而下分解成大尺寸铑颗粒。在氢氧化钾和氯碱电解液中,Cs3Rh2I9/NC均表现出优异的析氢活性与稳定性。

  相关成果以“Bottom-up evolution of perovskite clusters into high-activity rhodium nanoparticles toward alkaline hydrogen evolution”为题发表在Nature Communications期刊。上海硅酸盐所2022届博士研究生林高鑫、张壮和2020届硕士研究生鞠强健为论文第一作者,黄富强研究员和王家成研究员为论文通讯作者。该研究工作得到国家自然科学基金、上海市科委等项目的资助和支持。

  论文链接:https://www.nature.com/articles/s41467-023-35783-y

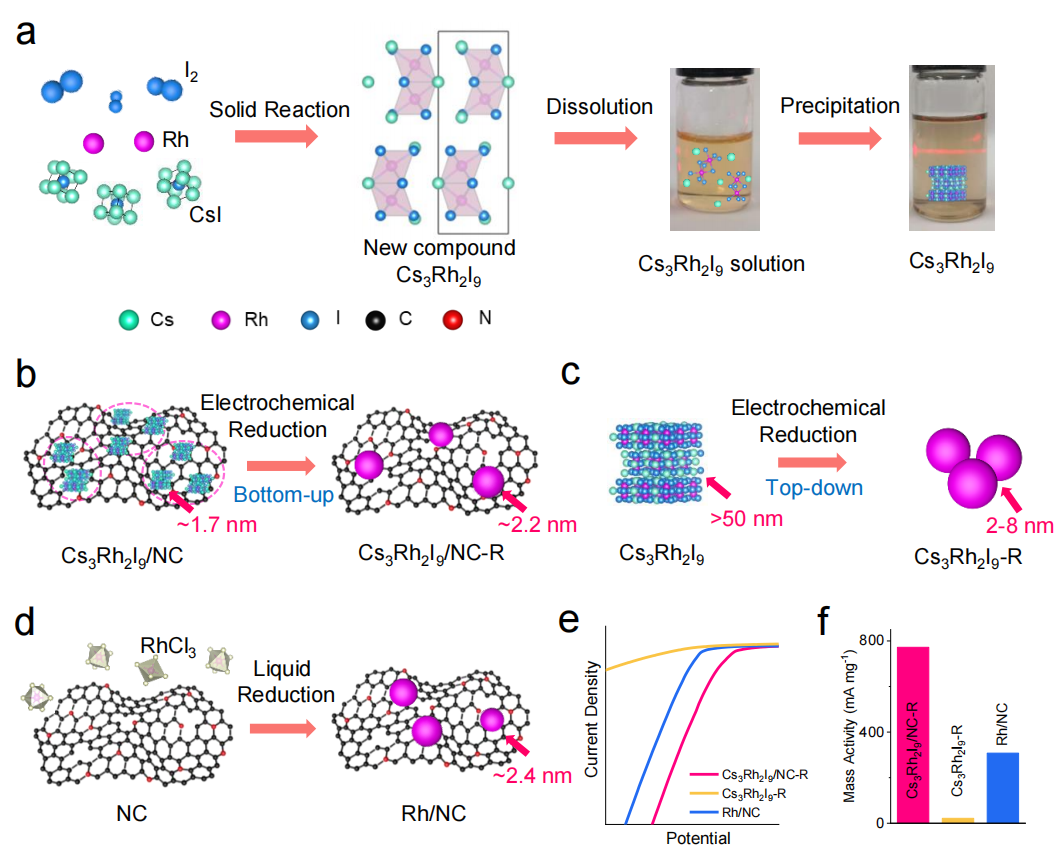

Cs3Rh2I9晶体与纳米团簇的制备及其电化学原位重构

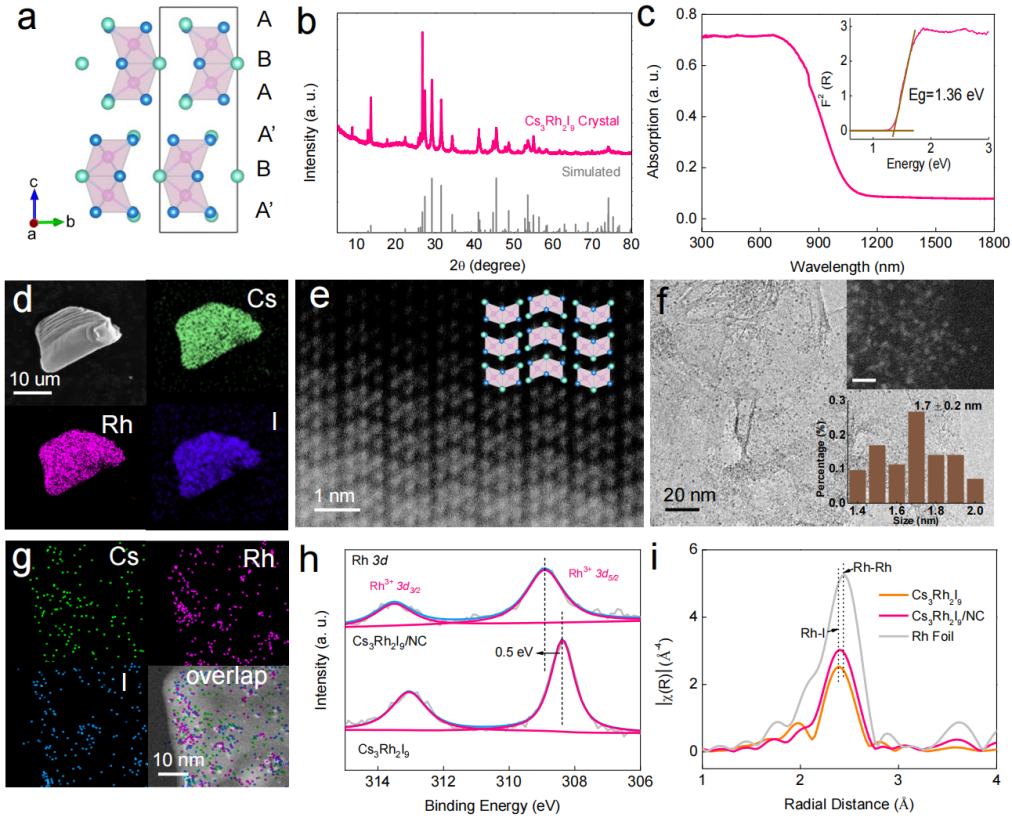

Cs3Rh2I9晶体和纳米团簇的结构表征

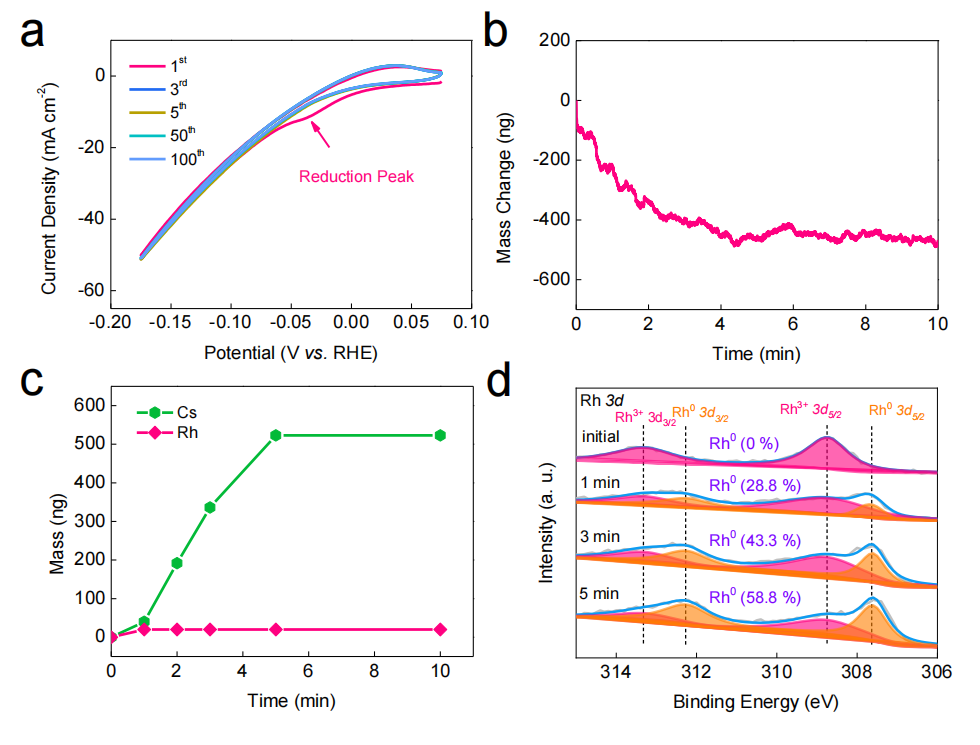

Cs3Rh2I9纳米团簇的原位重构过程

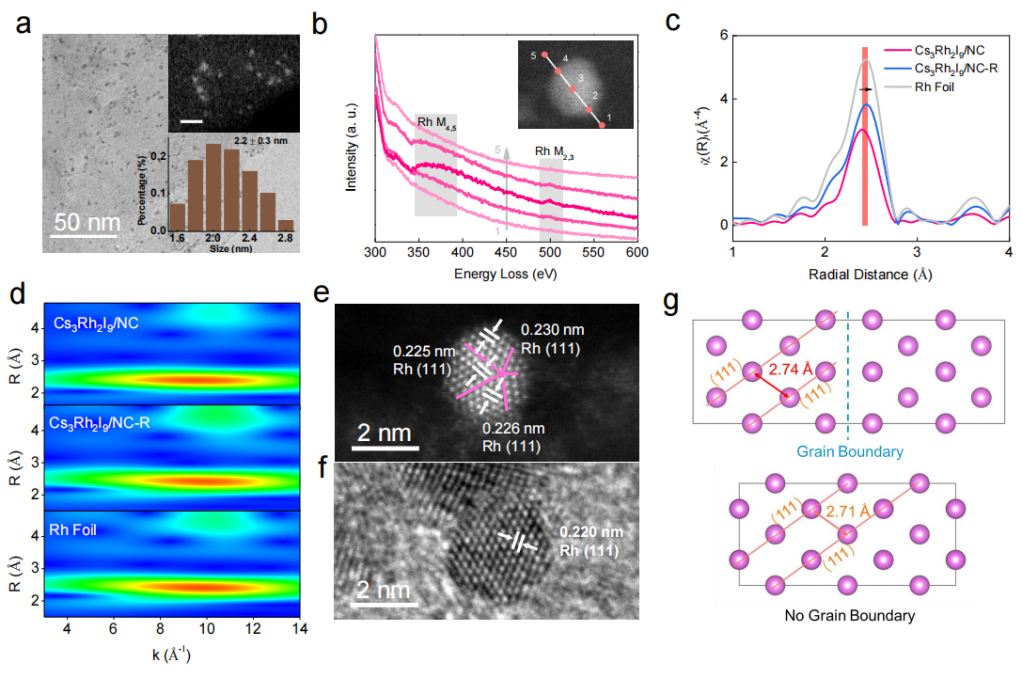

重构后催化剂的结构表征

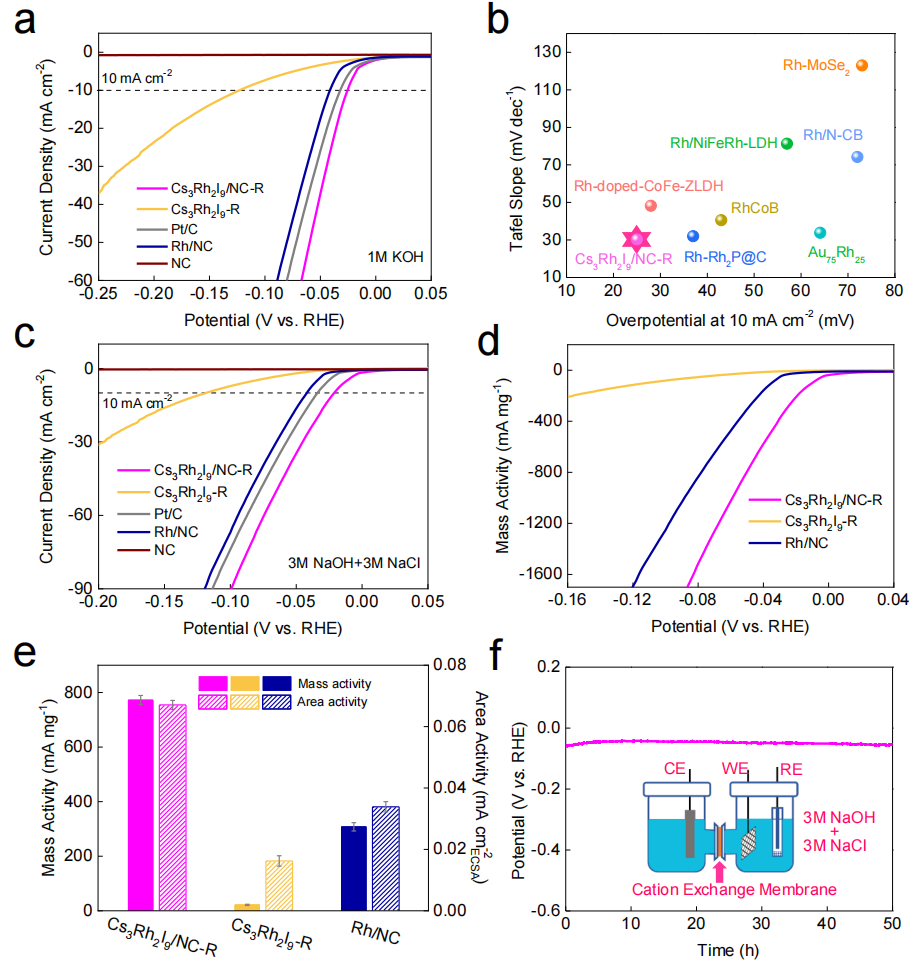

在氢氧化钾和氯碱电解液的电催化析氢性能
